1.1應用范圍
SJP-500系列微機保護裝置是我公司推出的集簡易測量、控制、通訊于一體的一' 種經濟型保護裝置;針對配網終端配電室量身定做，以三段式電流保護為核心，配備電網參數、監視及采集功能，可省掉傳統的電流表、電壓表、功率表、頻率表等，并可通過通訊口將測量數據及保護信息遠傳上位機，真正實現配網自動化;裝置根據配網供電的特性，在裝置內集成了多種保護功能，本裝置**的優點尺寸小，不僅可安裝于普通環網柜也可方便安裝在各種充氣柜，起到二次回路保護。大大提高了裝置的使用靈活性為用戶節約了成本，本裝置尤其適用于l0KV以下電壓等級的配網供電終端。

1.2保護功能及配置

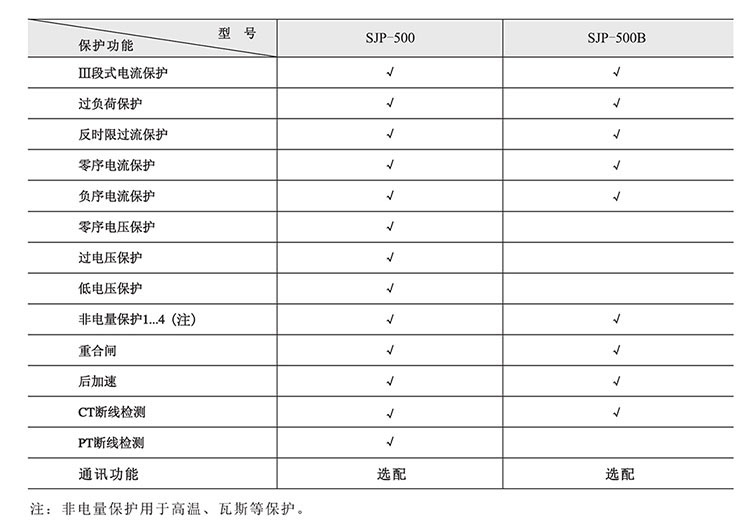

SJP-500系列保護適用于線路保護，電容出線保護，廠用變保護和線路保護。針對被保護設備及保護要求的不同，SJP- 500系列保護的型號和功能配置如下:

端子說明:

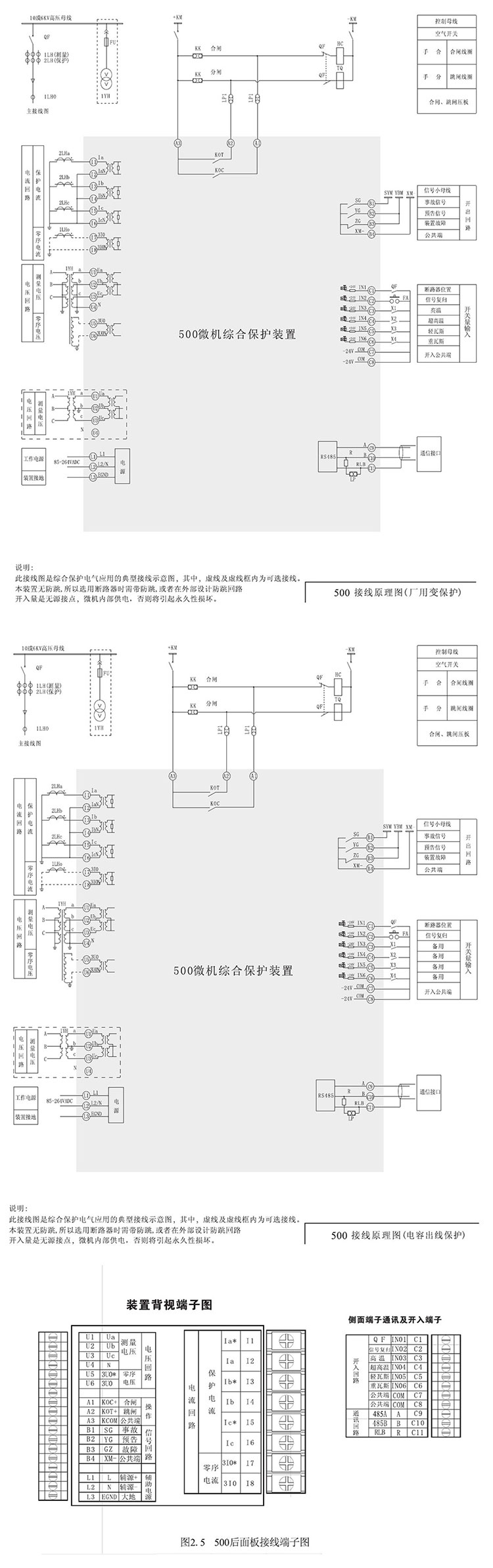

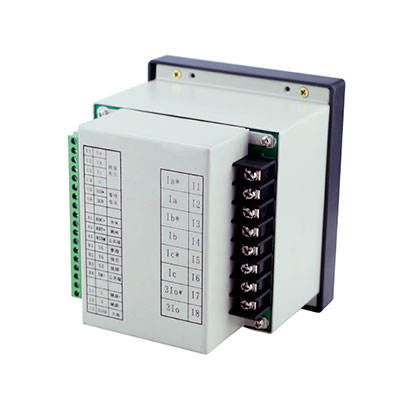

11-18端子為電流端子，其中I1-16端了為保護電流輸入端子，當保護采用兩相式保護時，13、14懸空。17、 18端予為零序電流輸入端子，帶*號為同名端，接線時請注意。
U1-U6端子為電壓回路端子，其中U1-U4為測量電壓輸入，如V/V接線方式，U4端子可以懸空。U5 U6端子為零序電壓輸入端子。
A1-A3端子為跳合閘出口端子，Al KOC+為合閘觸點，A2 KOT+為跳閘觸點，A3為公共端KCOM。
B1- B4端子為開出回路端子，B1為預告信號開出常開點; B2為事故信號開出常開點; B3為裝置故障信號開出點，為常閉點，裝置有故障或失電時報警，正常運行開點。B4為公共端XM。
L1-L3端子為輔助電源回路端子，L1、 L2為電源輸入，L3接大地實際使用時L3端子應可靠接地，提高裝置抗干擾能力。
