一、DY-38/Z電磁式電壓繼電器動作原理

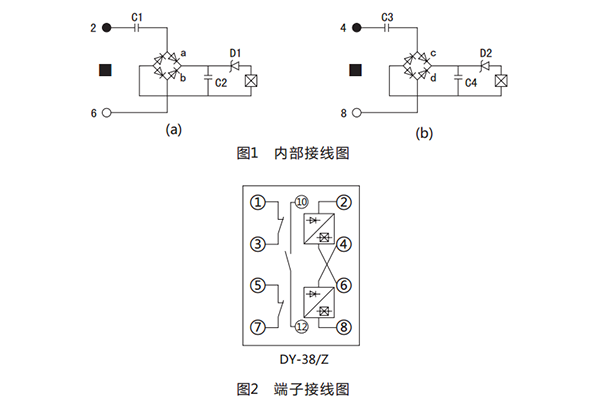

    DY-38/Z電磁式電壓繼電器采用整流型原理，磁系統有兩個線圈，線圈出頭接在整流橋輸出端，兩個整流橋輸入端接在底座端子②、⑥、④、⑧上，用戶可 根據需要串、并聯，因而可使繼電器整定范圍變化一倍。 繼電器銘牌的刻度值及額定值是線圈并聯時的，轉動刻度盤上的指針，以改變游絲的機械反作用力矩，從而可以改變繼電器的動作值。 繼電器內部接線圖如圖1，端子接線圖如圖2。

二、DY-38/Z電磁式電壓繼電器的電氣原理及工作原理

    1.電氣原理

    電氣原理圖同內部接線圖

    其中：C1 C3--作為降壓元件用

          C2 C4--作為濾波用

          D1 D2--改善返回系數

    2.工作原理

    交流電壓經整流濾波后加在電磁型電壓繼電器的線圈兩端，線圈所產生的電磁力矩與游絲的反作用力矩相比較而動作。由于交流電壓經整流濾波 后避免了電壓過零點，從而避免了因其產生的電磁力矩因電壓過零而引起的抖動現象，提高了電壓繼電器工作的可靠性。

三、DY-38/Z電磁式電壓繼電器主要指標

    返回系數不大于1.25。

    動作電壓一致性不大于5％。

    動作時間不大于0.15s，即當工作電壓為0．5倍整定電壓時的動作時間不大于0.15s。

    整定值誤差不超過±5％。

四、DY-38/Z電磁式電壓繼電器接線與調試

    所需儀器：交流電壓表一只(0.5級)，交流調壓器一臺。

    a） 接線圖如圖

    b） 調試：從最小整定值開始，即先將指針指向最小整定值處，檢查接線無誤，并將調壓器調至零，接通電源，調調壓器使其電壓逐漸增大至高 于整定值，然后再慢慢減小電壓觀察其動作，記錄動作值，然后調大電壓記錄返回電壓，從而計算出返回系數。然后將指針指向第二、三、四、五點 整定值處。如上調試。

五、DY-38/Z電磁式電壓繼電器工作條件

    1.環境溫度為-25～40℃；

    2.大氣壓力：80～1l0kPa；

    3 .相對溫度；最濕月的月平均**相對濕度為90％，同時該月的月平均**溫度為25℃，且表面無疑露。**溫度為40℃時，平均**相對濕 度不超過50％。

    4. 使用地點出現的振動響應量和沖擊響應量不超過ZBK45020-90《電力系統保護自動繼電器及裝置通用技術條件》第5.10.4條及第5.10.5條規定 的I級嚴酷等級。

    5. 使用地點應具有防御風、雪、雨、沙的保護設施，無腐蝕性氣體和爆炸氣體。

六、DY-38/Z電磁式電壓繼電器使用和維護

    繼電器使用前，需去掉外殼，檢查有無在運輸中產生的損壞：如動片碰到磁板、游絲各圈相碰、動片軸上的摩擦等，為此，將繼電器的指針整定在 第一整定點上，用手將可動系統往磁板方向移動，然后放開，可動系統應當轉回到原平衡位置直到止檔，然后進行必要的調整和整定。

    繼電器在重新調整時，必須保證：

    1.可動系統的軸向活動量在0.15～0.3mm之間。

    2. 動片與磁極間的氣隙，應當保證繼電器在規定的任何情況下，動片和磁極不得相碰。

    3. 具有動合觸點和動斷觸點的繼電器，在動作過程中，橋形觸點不得同時接觸一動合靜觸點和一動斷靜觸點。

    4. 當指針由第一刻度值旋向最終刻度值時，游絲各圈不得相碰。

    5. 繼電器動作時，橋形觸點應在靜觸點的中心線上滑動，公差±1mm，動、靜觸點總氣隙不小于2mm。

    6. 靜觸點和限制片之間的距離不大于0.3mm。

    7. 不宜潤滑繼電器的軸和軸承。

    8 .不允許用砂紙或其它粗糙材料清潔觸點，宜用鋒利的刀刃或清潔的細磨石清潔觸點，然后用清潔的柔軟的布片擦干凈，避免用手指接觸觸點。

七、DY-38/Z電磁式電壓繼電器外形及開孔尺寸
