一、JY-ZA電壓繼電器主要技術要求

    額定直流電壓: 110V、220V

    動作整定范圍：

    額定直流電壓110V:高值110V-150V,低值80V-110V;

    額定直流電壓220V:高值220V-260V,低值190V-220;

    動作時間: 2倍動作值時,動作時間不大于20ms

    定值誤差:不大于±2%

    返回系數:高值不小于0.97 ,低值不大于1.02

    功耗:在額定電壓下,繼電器功耗不大于6W

    觸點性能：當時間常數為5ms的電感性負載時,繼電器觸點斷開容量為交流電壓250V時,交流不大于2A,直流電壓為24V時,電流不大于5A

二、JY-ZA電壓繼電器主要用途

    JY-ZA電壓繼電器為直流電壓自動調節測試元件,適用于電力保護系統, 鎳隔電池屏等直流電壓監視配套使用。

三、JY-ZA電壓繼電器工作原理

    正常情況下,高值整定回路輸出電壓小于門檻電壓,繼電器J1不動作,指示燈不亮,低值整定回路輸出電壓不大于門檻電壓,繼電器J2動作,動作斷路斷開,指示燈不亮。

    當被監視的輸出電壓的變休超過繼電器的整定范圍時(過高或過低) ,繼電器的動合(高值)或動斷(低值)觸點接通控制回路, 發出信號,即高值整定回路輸出電壓大于門相監電壓,動合觸點閉合,指示燈完 ,低值整定回路輸出電壓不小于門檻電壓,動斷觸點閉合,指示燈亮。

四、JY-ZA電壓繼電器使用方法

    該繼電器高值和低值可分別通過面板上的拔輪開關進行整定,根據面板上的整定公式可在繼電器規定的整定范圍內任意調節（調節幅度不小于1V) ,拔率合開關分別對應整定公式中的十位和個位。

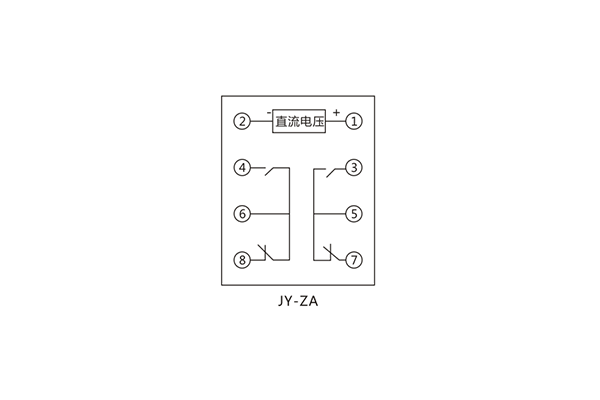

五、JY-ZA電壓繼電器內部接線及外引接線圖

六、JY-ZA電壓繼電器外形及開孔尺寸
